谷景電子貼片共模濾波器的核心是電感的結構形式以及其參數，單單從以上兩點進行說明的話，工程師在進行共模濾波器選購時可能會猶豫不決，雖然有時共模濾波器差不多的可以共用，但是如果不清楚濾波器的設計方式，就會出現浪費資源，甚至可能會發生安全隱患。

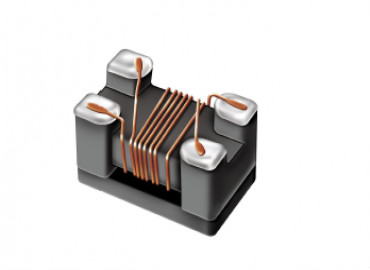

共模濾波器

  共模濾波器的作用是在不同頻率下產生不同的效果，在通帶內頻段是不衰減的，對通帶外頻段則會以幾十個db的級別進行衰減，從而達到篩選的效果，共模濾波器一般用于客戶安規處理，選擇共模濾波器時還需要考慮以下幾點因素。
  1. Q值
  Q值說實話對共模濾波器的濾波效果影響并不大，對色環電感，貼片電感的影響較大，Q值代表的是損耗以及輸入功率。Q值越高，說明損耗越大，也就是說有部分能量在共模濾波器上被損耗掉。在較大功率的共模濾波器上，這個損耗不可小視，會引起發熱，發熱后的電容會引起較大的負面印象，漏電流，耐壓等會隨著溫度變化而變化。
  2. 電流
  電流是一個很重要的參數，它決定著共模濾波器內部的繞組以及先的圈數，如果選細了，細到縣上通過大電流，就好像用驢拉汽車，會產生嚴重負荷最終導致燒毀。
  3. 電壓
  電壓值只要滿足范圍即可，在電路中保持穩定運行。
  4  . 其他
  其他不同的話要說到共模濾波器的內部了，這個是用戶看不到的方面，灌膠是否均勻緊密，以及金屬之間絕緣紙厚度是否符合要求，這些需要通過查看進行仔細了解。
