共模電感和差模電感，是電路中常用的濾波電感，兩者經常以環形電感線圈的方式存在，外觀上有很多相似點，今天小編就來給大家介紹一下共模電感和差模電感的區別。
首先，我們從概念上來區分，主要分為以下五點：
- 1. 差模干擾信號是兩個輸入電源線之間反方向構成的電流回路信號，共模告饒信號是兩個輸入線上同方向與大地構成的電流回路信號。
- 2. 簡單的說，差模就是某種信號在回路間傳輸回路的兩天干線上信號相反，共模是兩條干線上的信號相位相同。
- 3. 共模電感繞制一般是雙線雙向；差模電感則是單向繞制。
- 4. 抑制共模干擾的濾波電感被稱為共模電感；抑制差模干擾的濾波電感叫差模電感。
- 5. 繞在同一鐵心商的圈數相等，導線直徑相等，繞線相反的兩組線圈的是共模電感；差模電感是繞在一個鐵心上的一個線圈。

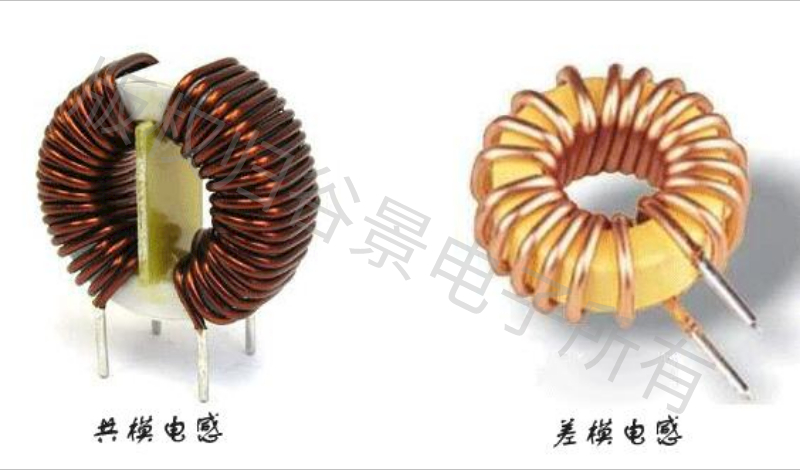

其次，從外形上來看，可以發現兩者最明顯的一個區別：共模電感有4個引腳，差模電感有2個引腳，具體的大家可以參照下圖 ：
根據上述方法我們判定起來也會輕松許多，不過在用這個方法之前，有一些細節我們同樣不可忽視：
1.共模電感是兩個繞組，同進同出的，同名端一般位于磁環同側
2.共模電感繞組匝數相同，如果分布不對稱的話則不是共模電感。
3.如果接線錯誤會導致共模電感實效。
現在，我們?cè)賮矸謩e總結一下共模電感與差模電感的特點，以幫助大家更好的區分他們。
共模電感的特點：由于同一鐵心上的兩組線圈的繞向相反，所以鐵心不怕飽和。高導鐵氧體材料是市場上用的最多的磁芯材料。
差模電感的特點：應用在大電流的場合，由于其在一個鐵芯商進行繞制的線圈，當流進線圈的電流增大時，線圈的鐵芯會飽和，鐵粉芯材料是市場上用的最多的鐵芯材料，主要原因是價格較為便宜。
好了，關于共模電感與差模電感的差異小編就給大家講解到這了，不知道屏幕前的你學會了嗎？如果你還有電感方面的疑問，歡迎留言咨詢哦！
